Fittings/Conexões
Os fittings são aquelas peças metálicas bonitas que todo sistema de water cooler precisa. (Em selados eles são de plástico, eca)
Existem centenas de modelos e formatos, todos eles com funções diferentes e podem ser muito úteis no seu projeto.
Por exemplo, fittings para mangueiras são diferentes dos fittings para tubos rígidos, um NÃO vai ser compatível com o outro. Assim como fittings para mangueira 3/8 também não vão ser compatíveis com a mangueira 5/8.
Todos os fittings precisam ser escolhidos para o mesmo padrão, exemplo: Fittings 14mm com tubos 14mm , fittings 3/8 com mangueira 3/8 e assim por diante.
No site da PUWC toda a descrição e títulos foram ESTRUTURADOS para que o entendimento fique fácil, segue o link para você conhecer: 📌 https://www.powerupinfo.com.br/fitting-water-cooler
Fittings Curva
Alguns dos modelos mais legais são as curvas, elas facilitam DEMAIS a montagem do sistema. Os modelos mais comuns são a curva 90 e 45 graus, onde você vai conectar esta curva nos componentes do WC (bloco, bomba e etc) e vai conectar o fitting para mangueira ou tubo no fitting curva.
Para você entender melhor: Os fittings curva servem apenas para fazer a curva, eles não permitem a conexão das mangueiras ou tubos diretamente neles.
Você ainda vai precisar do fittings compression para conectar o tubo ou a mangueira.
👉 Na foto ao lado temos alguns exemplos:
N1: Fitting Compression ligado diretamente na bomba.
N2: Fitting Compression conectado no fitting curva 90º, e ele está conectado na bomba.
N3: Fitting Compression ligado diretamente no reservatório.
N4: Fitting Curva 90º conectado no reservatório e Fitting compression conectado no Fitting Curva 90º.
Os fittings permitem uma série de ligações, você pode inclusive ligar um fitting curva diretamente em outro fitting curva e assim por diante.
Não existe nenhum problema em fazer isto, cabe a você escolher a quantidade e os fittings ideais para o seu sistema.
Quais Fittings Escolher?

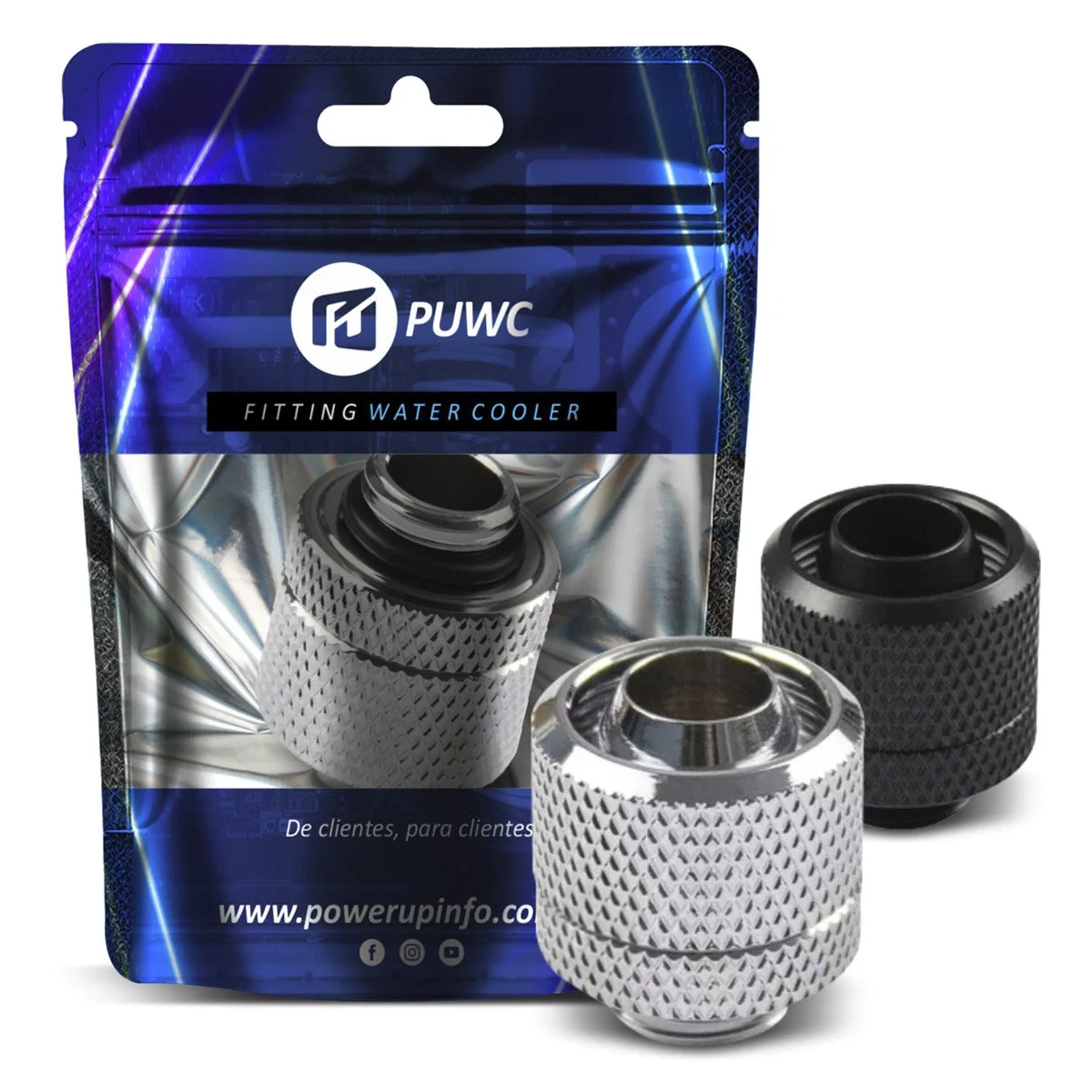

Cada componente do water cooler precisa de 2 fittings compression, um deles para fixar o tubo/mangueira na entrada de fluido e um segundo compression para fixar o tubo/mangueira na saída do fluido.
Então em um sistema básico com um bloco, uma bomba, um reservatório e um radiador, você vai precisar de 8 fittings compression. Caso a bomba e reservatório sejam acoplados, são apenas 6 unidades.
As curvas por sua vez não são obrigatórias, mas como eu falei antes, eles são extremamente importantes para deixar o sistema bonito e organizado.
Quer uma dica de quantos escolher? Todos os KITS da PUWC acompanham 4 fittings curva. 😉
Os tampas também são obrigatórios, o reservatório precisa ser fechado após a montagem do sistema. A quantidade delas varia conforme a bomba que você escolher, a quantidade pode variar de uma a até 3 tampas.
👉 No nosso curso conseguimos entrar mais a fundo na montagem e entendimento de toda a variedade de fitings.
